So dimensionieren Sie ein automatisches Fettzufuhrsystem

Sind Sie es leid, mit Ihren Maschinen „Rate mal, das Quietschen“ zu spielen, und fragen Sie sich, ob sie mehr Fett oder einfach nur Aufmerksamkeit wollen? Eine Fehleinschätzung der Schmierung macht die routinemäßige Wartung zu einem lauten, chaotischen und teuren Ratespiel.

Erfahren Sie, wie Sie Ihr automatisches Fettzufuhrsystem richtig dimensionieren, damit jedes Lager gerade genug Schmierung erhält, unterstützt durch zuverlässige Richtlinien vonNationales Labor für erneuerbare Energien.

🔧 Grundlegendes zu den Schlüsselkomponenten automatischer Fettzufuhrsysteme

Die richtige Dimensionierung beginnt mit der Kenntnis jedes Kernteils des Systems. Klare Kenntnisse über Pumpen, Messgeräte, Leitungen und Steuerungen helfen Ihnen bei der Gestaltung einer sicheren und effizienten Schmierung.

Verwenden Sie einfache Fließwege und bewährte Teile, damit Ihr automatisches System die richtige Fettmenge mit wenig Abfall oder Ausfallzeiten liefert.

1. Zentrale Pumpeneinheit

Die Pumpe erzeugt Systemdruck und speichert Fett. Wählen Sie Kapazität und Druck entsprechend der Leitungslänge, der Fettsorte und der Anzahl der Schmierstellen.

• Überprüfen Sie das Reservoirvolumen
• Bestätigen Sie die maximale Druckstufe
• Passen Sie Spannung und Steuerung an

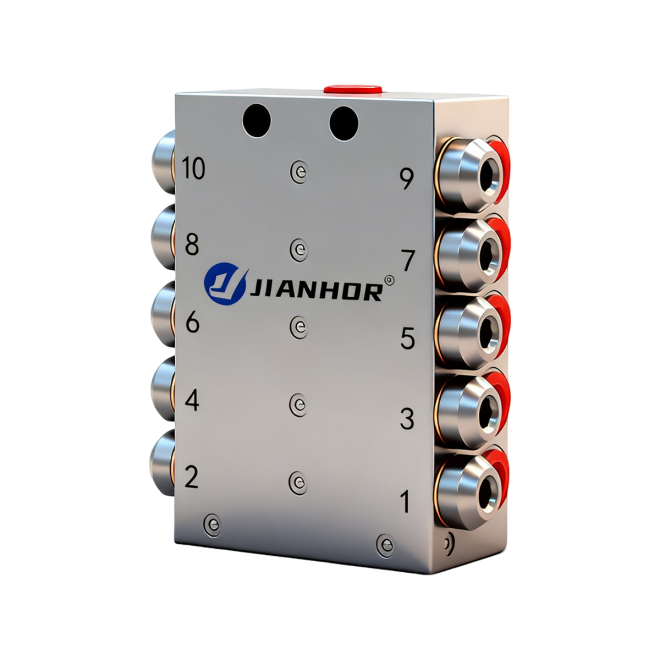

2. Dosierinjektoren und Verteilerventile

Einspritzdüsen und Verteilerventile teilen das Fett für jedes Lager in feste Dosen auf. Sie sorgen für einen gleichmäßigen Durchfluss, selbst wenn sich der Gegendruck ändert.

3. Verteilerrohre und Schläuche

Rohre und Schläuche transportieren Fett von der Pumpe zu jedem Punkt. Der richtige Durchmesser und die richtige Länge verringern den Druckverlust und sorgen für eine gleichmäßige Abgabe.

• Verwenden Sie nach Möglichkeit kurze Hauptleitungen
• Scharfe Kurven minimieren
• Schläuche vor Stößen und Hitze schützen

4. Controller und Überwachungsgeräte

Elektronische Steuerungen stellen Zykluszeiten ein und überwachen Alarme. Druckschalter und Zyklusanzeigen bestätigen, dass jeder Punkt bei jedem Zyklus Fett sieht.

• Programmzykluszeit
• Fehlerhistorie aufzeichnen
• Bei Bedarf Verknüpfung zur Anlagen-SPS

📏 Berechnung des Fettvolumenbedarfs für Ihre Ausrüstung

Um ein automatisches Fettzufuhrsystem zu dimensionieren, berechnen Sie zunächst den täglichen Fettbedarf. Verwenden Sie Lagergröße, Drehzahl und Arbeitszyklus, um das Grundvolumen festzulegen.

Stellen Sie sich dann auf raue Umgebungen, Stoßbelastungen oder sehr schmutzige Bedingungen ein. Dies hilft, beides unter- zu vermeiden und Überschmierung.

1. Definieren Sie alle Schmierpunkte

Listen Sie jedes Lager, jeden Schlitten und jeden Drehpunkt auf. Erfassen Sie Standort, Typ und Betriebsstunden. Dies bildet die Grundlage für Ihren Gesamtfettmengenplan.

2. Schätzen Sie den Fettgehalt pro Punkt

Verwenden Sie OEM-Tabellen oder einfache Formeln basierend auf Lagerdurchmesser und -breite. Multiplizieren Sie das Volumen pro Schuss mit den täglichen Zyklen, um den täglichen Bedarf zu erhalten.

• Befolgen Sie die OEM-Tabellen, sofern verfügbar
• Für nasse oder staubige Bereiche erhöhen
• Dokumentieren Sie alle Annahmen

3. Analysieren Sie den gesamten Systembedarf

Summieren Sie alle Schmierpunkte, um die Gesamtfettmenge pro Tag und pro Zyklus zu ermitteln. Diese Zahl gibt Aufschluss über die Pumpengröße und die Behälterkapazität.

4. Überprüfen Sie die Nachfüllintervalle im Vergleich zur Reservoirgröße

Teilen Sie das Reservoirvolumen durch den täglichen Bedarf, um die Nachfüllintervalle zu ermitteln. Bei den meisten Pflanzen sollten zwischen den Nachfüllungen 1–4 Wochen vergehen.

• Längere Intervalle reduzieren die Wehen
• Zu lange kann Fett altern lassen
• Bringen Sie Betriebszeit und Frische in Einklang

⏱️ Ermittlung optimaler Schmierintervalle und Systemleistungsraten

Eine gute Systemdimensionierung verknüpft die Fettmenge mit dem richtigen Timing. Kurze, häufige Schüsse halten die Lager kühler und reduzieren das Auswaschen von Fett.

Passen Sie die Intervalle an, während Sie die Lagertemperatur, Vibration und den Fettzustand während des frühen Systembetriebs überprüfen.

1. Legen Sie das Basisintervall anhand der OEM-Daten fest

Beginnen Sie mit dem vom Gerätehersteller empfohlenen Nachschmierintervall. Konvertieren Sie den manuellen Zeitplan in kleinere, häufigere automatische Zyklen für eine reibungslosere Schmierung.

2. Feinabstimmung anhand der Betriebsbedingungen

Verkürzen Sie die Zyklen für Hochgeschwindigkeits-, heiße oder schmutzige Standorte. Verlängern Sie die Intervalle für langsame, leicht belastete Teile in stabiler, sauberer Umgebung.

• Überwachen Sie den Hitzeanstieg
• Achten Sie auf Undichtigkeiten
• In kleinen Schritten anpassen

3. Passen Sie die Pumpenleistung pro Zyklus an

Stellen Sie die Pumpe so ein, dass sie in jedem Zyklus nur das benötigte Fett fördert. Verwenden Sie Systemdruckprüfungen und Injektoranzeigen, um die tatsächliche Leistung zu bestätigen.

🧮 Passende Pumpenkapazität, Leitungslänge und Anzahl der Schmierstellen

Sobald Volumen und Intervalle bekannt sind, passen Sie die Pumpengröße an die Rohrleitungsanordnung und die Anzahl der Punkte an. Dadurch werden Unterdruck und ausgehungerte Lager vermieden.

Planen Sie zukünftige Erweiterungen, indem Sie freie Auslässe und Spielräume bei der Pumpenkapazität belassen.

1. Wählen Sie eine geeignete Pumpe und ein geeignetes Reservoir

Wählen Sie eine Pumpe, die den Spitzendurchfluss und -druck mit Sicherheitsmarge erfüllt. Eine Einheit wie dieDBT Elektrische Schmierpumpe 8Lpasst für viele mittelgroße Systeme.

2. Überprüfen Sie den Druckverlust der Hauptleitung

Verwenden Sie Leitungslänge, Durchmesser und Fettsorte, um den Druckabfall abzuschätzen. Halten Sie den Druck am letzten Injektor über seinem minimalen Arbeitswert.

• Erhöhen Sie die Leitungsgröße, wenn der Verlust hoch ist
• Teilen Sie lange Läufe in Zonen auf
• Begrenzen Sie die Gesamtzahl der Biegungen und Formstücke

3. Balancepunkte pro Zone

Gruppieren Sie Schmierpunkte nach Entfernung und Last. Weisen Sie jeder Gruppe eine eigene Versorgungsleitung oder ein eigenes Verteilerventil zu, um den Durchfluss konstant zu halten.

🏭 Wenn Sie Zweifel haben, entscheiden Sie sich für zuverlässige Systeme von JIANHOR

Die richtige Dimensionierung ist einfacher, wenn Sie mit bewährten Komponenten beginnen. JIANHOR bietet Pumpen, Injektoren und Ventile, die für eine stabile, wiederholbare Leistung ausgelegt sind.

Kombinieren Sie Module, um sie an kleine Maschinen oder große anlagenweite Netzwerke mit klaren Upgrade-Pfaden anzupassen.

1. Integrierte, skalierbare Lösungen

Verwenden Sie aufeinander abgestimmte Pumpen, Ventile und Steuerungen aus einer Hand, um Konstruktionsrisiken zu reduzieren und Ersatzteile, Schulung und Dokumentation zu vereinfachen.

• Standardisierte Schnittstellen
• Einfache Erweiterung
• Konsistente Leistungsdaten

2. Unterstützung für die Anwendungsgröße

Anwendungsexperten können bei der Überprüfung von Schmierstellen, Zykluszeiten und Layout helfen. Sie bieten vor der Installation Größenprüfungen und Vorschläge an.

3. Konzentrieren Sie sich auf langfristige Zuverlässigkeit

Langlebige Materialien, saubere interne Durchgänge und klare Diagnosen tragen dazu bei, Ausfallzeiten zu reduzieren. Ein gut dimensioniertes System amortisiert sich oft schnell durch geringere Ausfälle.

Fazit

Bei der richtigen Dimensionierung eines automatischen Fettzufuhrsystems müssen Fettmenge, -intervalle und -druck an jede Schmierstelle angepasst werden. Beginnen Sie mit echten Gerätedaten und einfachen, bewährten Komponenten.

Überprüfen Sie das Systemverhalten nach dem Start und passen Sie es schrittweise an. Mit dem richtigen Design reduzieren Sie Ausfälle, verringern den manuellen Aufwand und sorgen dafür, dass Maschinen länger laufen.

Häufig gestellte Fragen zur automatischen Fettabgabe

1. Woher weiß ich, dass mein automatisches System die richtige Größe hat?

Die Lager sollten bei stabiler Temperatur ohne Geräuscherhöhung laufen und es sollte kein Fettmangel oder starke Leckagen an den Dichtungen auftreten.

2. Wie oft sollte ich die Schmierintervalle anpassen?

Überprüfen Sie nach dem Start die Daten im ersten Monat wöchentlich. Sobald die Stabilität stabil ist, sind möglicherweise nur alle sechs bis zwölf Monate kleine Änderungen erforderlich.

3. Kann ich mein System später erweitern, wenn ich weitere Maschinen hinzufüge?

Ja. Planen Sie freie Kapazitäten in den Pumpenausgangs- und Verteilungsleitungen ein. Verwenden Sie zusätzliche Injektoranschlüsse oder Trennabschnitte, die für zukünftige Punkte reserviert sind.

4. Lohnt sich die automatische Schmierung für Kleingeräte?

Dies kann insbesondere bei schwer zugänglichen oder kritischen Lagern der Fall sein. Auch ein kompaktes System reduziert Fehlschmierungen und erhöht die Sicherheit.
